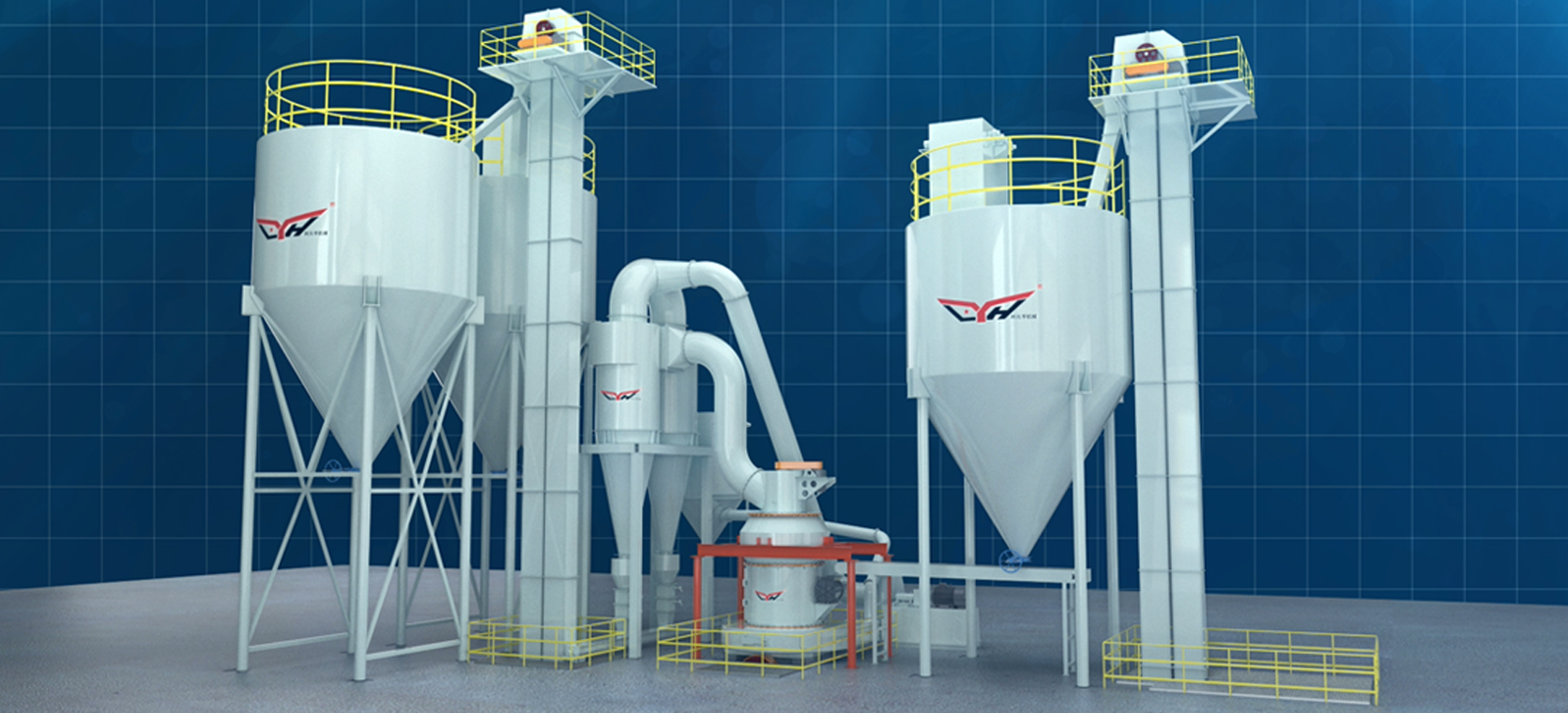

Lyh998 4 Roller Raymond Grinding Pendulum Mill

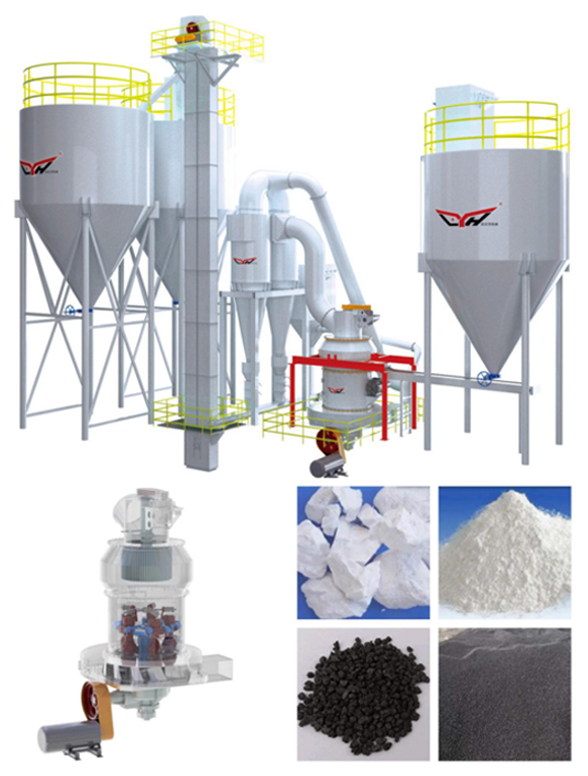

Ang Raymond Grinding Mill ay pangunahing angkop para sa paggiling pagproseso ng metalurhiya, mga materyales sa gusali, industriya ng kemikal, pagmimina at iba pang mga materyales sa mineral. Maaari itong gilingin ang apog, calcite, calcium oxide, calcium hydroxide, quartz, feldspar, talcum, barite, fluorite, bihirang lupa, marmol, ceramic, bauxite, manganese ore, iron ore, tanso ore, phosphate ore, iron oxide red, zircon buhangin, slag, water granulated slag, cemem clinker, aktibo ang carbon, Garnet, iron oxide dilaw, toyo cake, kemikal na pataba, tambalan na pataba, lumipad na abo, bituminous coal, coking coal, lignite, rhodochrosite, chromium oxide berde, ginto, pulang putik, luad, kaolin, coke, gangue, china luad, bluestone, fluorite, benton, puro, rhyolite, greenstone, pyrophyl. Sands, chlorite, maraming mga bato, basalt, dyipsum, grapayt, silikon na karbida, mga thermal pagkakabukod na materyales at lahat ng uri ng hindi masusunog at sumasabog na mga materyales na mineral na ang katigasan ni Moh ay nasa ibaba ng 7 grade at nilalaman ng tubig sa ibaba 6%. Ang butil ng natapos na produkto ay maaaring nababagay sa pagitan ng 0.25 at 0.023 milimetro (katumbas ng 60 mesh at 600 mesh) ayon sa iba't ibang mga kinakailangan.

Ito ay partikular na epektibo para sa paggiling ng mga materyales tulad ng karbon, talc, dyipsum, at iba pang mga mineral sa pinong pulbos.

Pangunahing gamit:

Raymond Coal Mill: Tamang -tama para sa mga halaman ng kuryente, ang Raymond Coal Mill na mahusay na gumiling ng karbon sa nais na laki ng butil, tinitiyak ang pinakamainam na kahusayan ng pagkasunog at nabawasan ang mga paglabas.

Raymond Mill para sa Produksyon ng Talc Powder: Ang dalubhasang mill na ito ay idinisenyo upang makabuo ng mataas na kalidad na talc powder, malawakang ginagamit sa mga pampaganda, parmasyutiko, at iba pang mga industriya.

High-Capacity Gypsum Raymond Grinding Mill: Para sa malakihang pagproseso ng dyipsum, ang high-capacity mill na ito ay naghahatid ng pambihirang pagganap at pagiging produktibo.

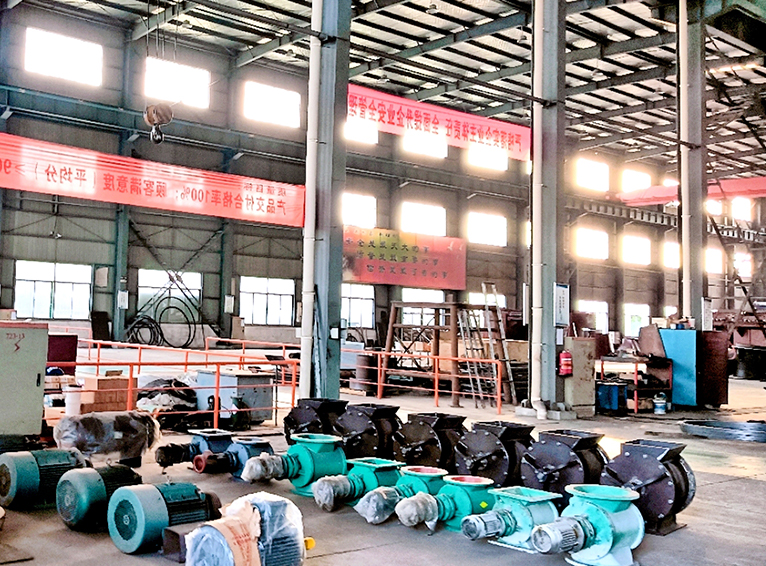

1. Gamit ang isang air lock feeder upang matiyak ang isang epekto ng sealing at makamit ang pantay na bilis ng pagpapakain. Pag -ampon ng isang pagpapakain ng plastik na sealing feeder, hindi lamang nakakamit ang epekto ng sealing ng packaging ngunit nakamit din ang pantay na bilis ng pagpapakain

2. Ang bagong sistema ay nagpatibay ng isang uri ng separator, kaya ang katumpakan ng pagpili ng pulbos at ang katatagan ng katapatan ay lubos na napabuti. Ang output ay nadagdagan ng 20-30% sa ilalim ng parehong katapatan tulad ng sa kiskisan na may blade blade-type separator.

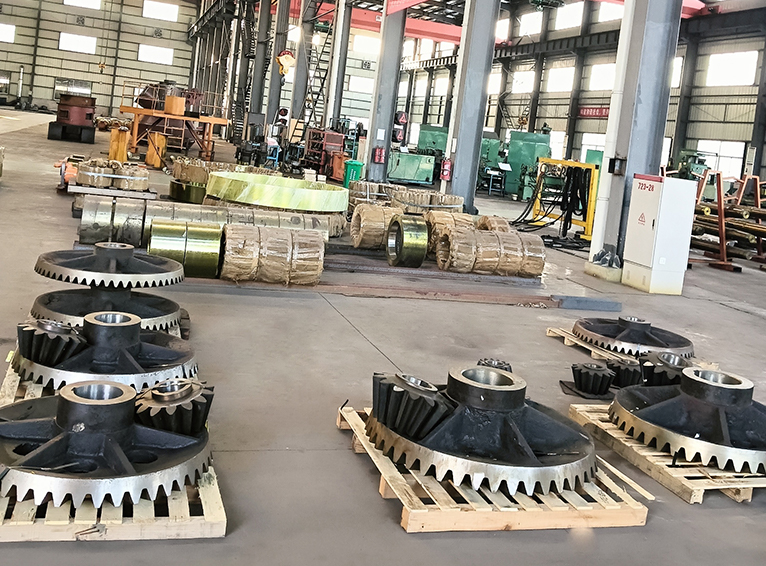

3. Mayroong dalawang uri ng mga pamamaraan sa pagmamaneho para sa serye ng ForlyH998 bagong uri ng Intelligent Raymond Grinding Mill . Ang isa ay ang bevel gear integral drive, na kung saan ay mas compact sa istraktura, mas maginhawa, at mas mabilis sa pag -install at pagsasaayos, at ang kahusayan ay lubos na nadagdagan. Ang drive gearbox ay nagpatibay ng isang panloob na bomba ng langis, hindi na kailangang magdagdag ng isa pang langis ng bomba o istasyon ng pagpapadulas, upang mapagtanto ang pagpapadulas ng pangunahing mga bearings ng baras at mga bearings ng bear ng bevel pinion. Ang pamamaraang ito sa pagmamaneho ay patentado ng aming kumpanya. Ang iba pang paraan ng pagmamaneho ay ang reducer drive. Ang reducer ay na-upgrade sa teknolohiyang reducer ng Aleman, ang output metalikang kuwintas ay malaki, matatag, at maaasahan, ang tindig ay nagpatibay ng sapilitang pagpapadulas, at ang sistema ng paglamig ay nagpatibay ng sistema ng paglamig na pinalamig ng hangin.

4. Ang hubog na disenyo ng duct ng hangin, makinis na tangential airflow inlet, mababang pagtutol, panloob na direksyon ng outlet na naaayon sa pagkakalat ng materyal, hindi gaanong madaling kapitan ng materyal na pagbara

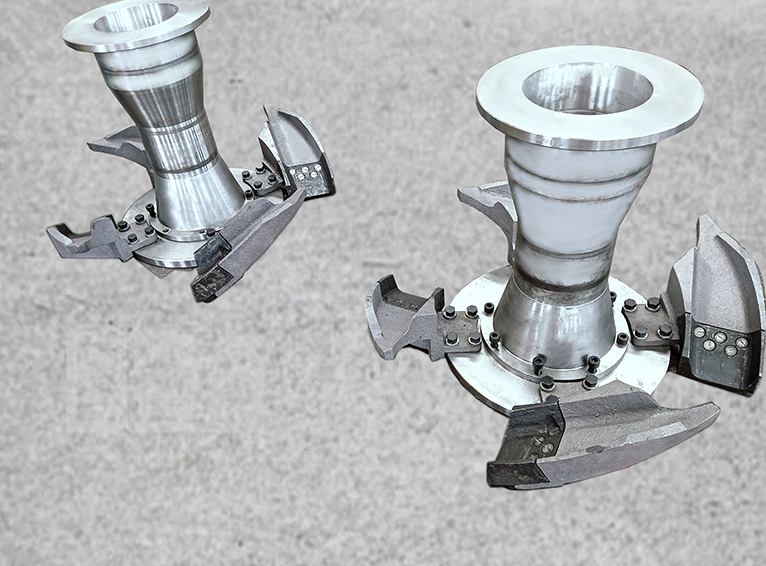

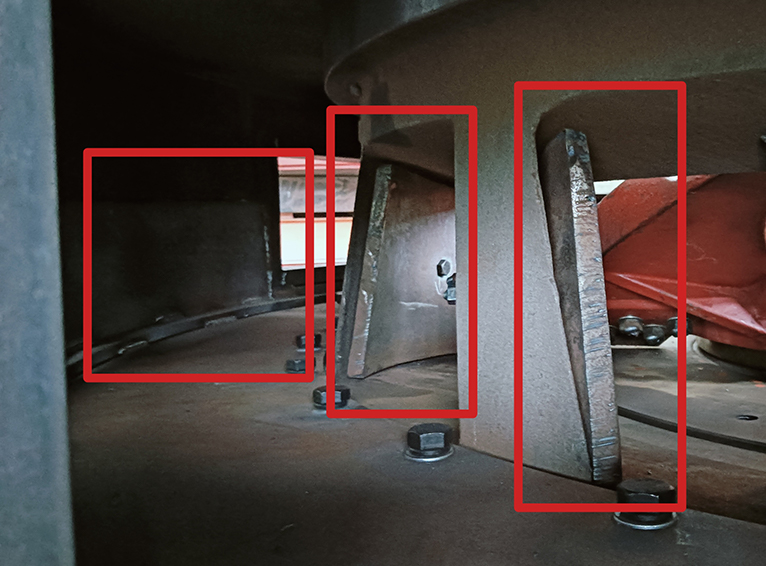

5. Ang talim ng scraper ng serye ng LYH998 na bagong uri ng paggiling ng kapaligiran ay nagpatibay ng mataas na materyal na lumalaban sa haluang metal, na may mahabang buhay ng serbisyo at kailangan lamang ang bahagi ng talim kapag pinalitan, na nagpapabuti sa rate ng paggamit ng materyal. Bilang karagdagan, kapag ginagamit ang tradisyunal na uri ng eroplano na scraper, ang materyal ay shoveled up at nakasalansan sa isang antas, upang ang mga gitnang bahagi ng paggiling roller at paggiling singsing ay magsuot ng seryoso. Ngunit ang curved-type scraper ay maaaring gabayan ang materyal sa vertical na ibabaw upang ang materyal ay maaaring maging lupa sa itaas, gitna, at mas mababang mga bahagi ng paggiling roller at paggiling singsing nang pantay-pantay. Pinatataas din nito ang epektibong lugar ng pagtatrabaho, sa gayon pinatataas ang output.

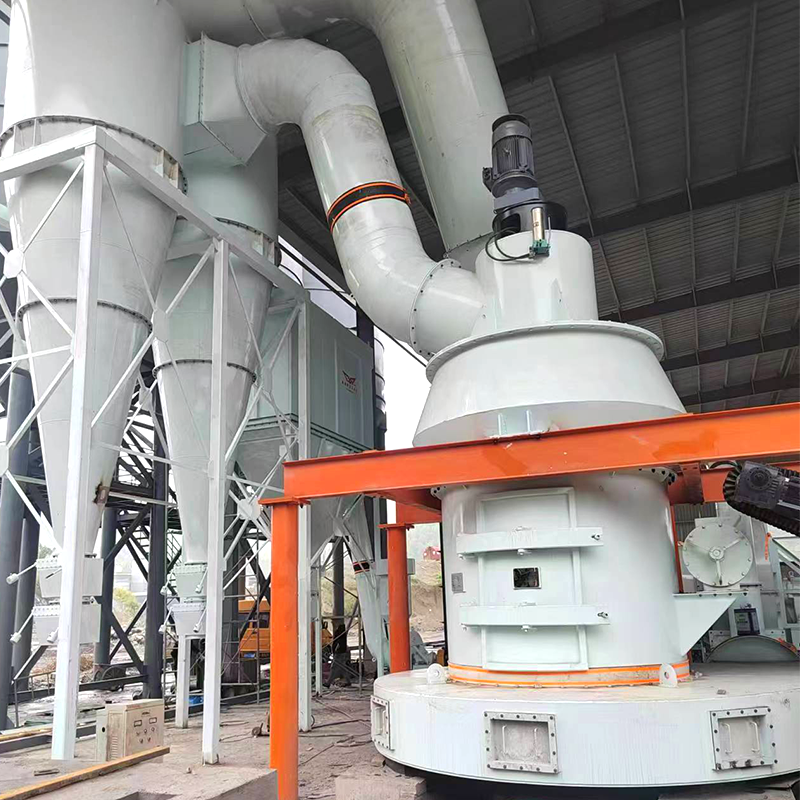

6. Ang isang nakahiwalay na cyclone powder collector ay ginagawang mas tumpak ang bilis ng pag -ikot, mas mahusay ang pinong paghihiwalay ng materyal, at ang kahusayan ng pagpili ng pulbos ay lubos na napabuti sa 80 ~ 85%. Ang istraktura ng paghihiwalay ay ginagamit sa pagitan ng panloob na silindro at ang daloy ng pinaghalong pulbos, na maaaring epektibong mapabuti ang kahusayan ng pagpili ng pulbos at ang katumpakan ng pagpili ng pulbos.

7. Non-Resistance Air Inlet Snail Shell (maliit na pintuan ng pagmamasid nang walang eddy kasalukuyang): Ang panloob na ibabaw ng panloob na plato ng pintuan ng tradisyunal na mill mill air inlet snail shell obserbasyon door ay nakausli sa labas, na wala sa parehong eroplano na may air inlet snail shell na panloob na ibabaw, ay madaling nagaganap na eddy kasalukuyang epekto upang madagdagan ang pagkonsumo ng enerhiya ng system. Ang panloob na ibabaw ng panloob na plato ng pintuan ng OFLYH998 serye ng bagong uri ng intelihenteng raymond grinding mill at ang air inlet snail shell panloob na ibabaw ay nasa parehong hubog na ibabaw, upang ito ay epektibong maiwasan ang eddy kasalukuyang epekto. Ang na-import na bakal na lumalaban na ginamit sa plato ay may mataas na lakas ng mekanikal, at ang mga mekanikal na katangian nito ay 3 beses hanggang 5 beses na ng ordinaryong mababang haluang metal na bakal na plato, na maaaring makabuluhang mapabuti ang paglaban ng pagsusuot ng shell, sa gayon pinapabuti ang buhay ng serbisyo ng makina. Mataas na kalidad at makapal na air duct protection plate.

8. Ang paggamit ng operasyon ng kagamitan sa control na naka-integrated na computer ay mas madali (isang key start-stop), upang mabawasan ang lakas ng paggawa ng mga manggagawa. Kasabay nito, masisiguro nito na ang hilaw na materyal ay pinakain sa isang pantay na bilis, upang maiwasan at mabawasan ang pagbangga ng paggiling ng mga roller at paggiling singsing, upang mapalawak ang buhay ng serbisyo ng makina. Bilang karagdagan, ang computer na awtomatikong mga alarma at pag -shutdown kung mayroong isang pagkabigo sa control system ng computer, upang mabawasan ang pinsala sa makina at oras ng pag -aayos. Ang kontrol sa computer ay maaaring mai -maximize ang produksyon at makabuluhang mapabuti ang kahusayan. Ang kalidad ng produkto ay ganap na ginagarantiyahan, sa gayon ay nagdadala ng mga layunin na kita sa kumpanya.

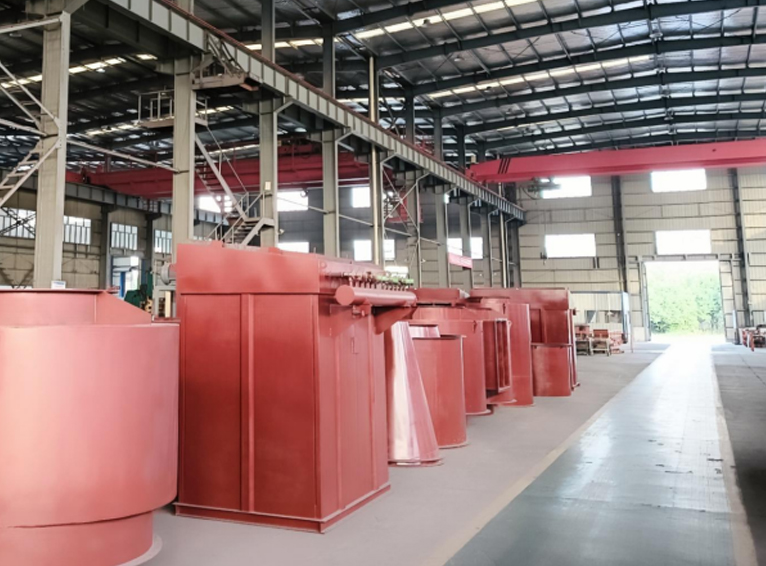

9. Ang kolektor ng dust ng pulso ay bumubuo ng isang tunay na negatibong operating system ng presyon, na walang pag -apaw ng alikabok, pagpapabuti ng mga kondisyon sa kapaligiran ng lugar ng paggawa at nag -aambag sa sanhi ng proteksyon sa kapaligiran

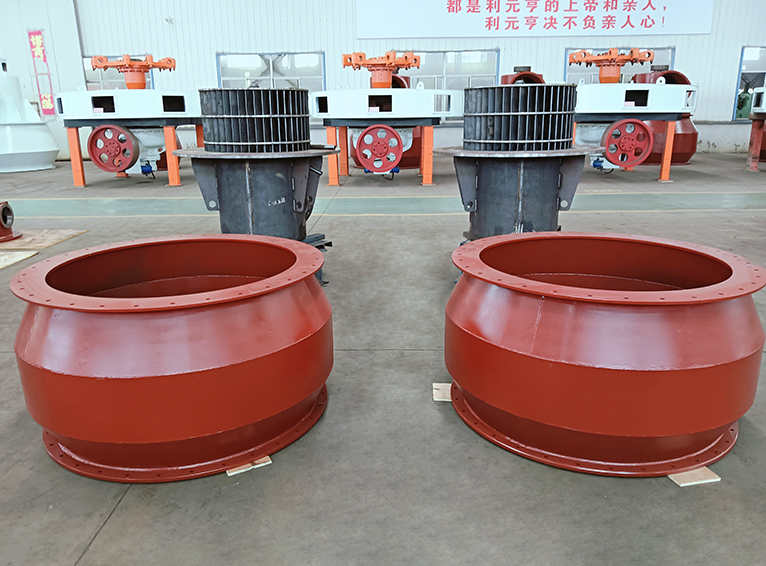

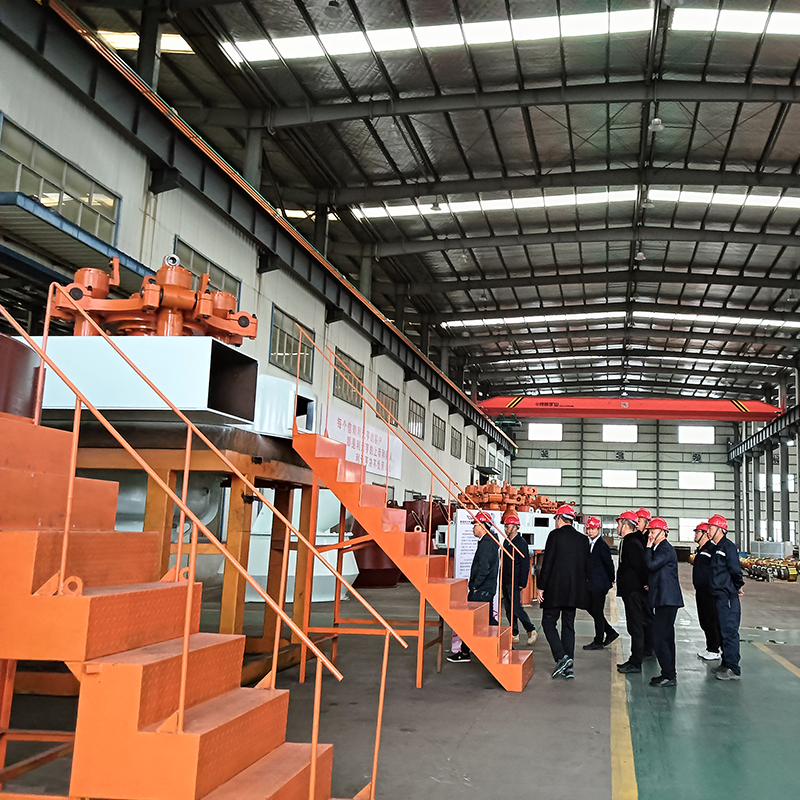

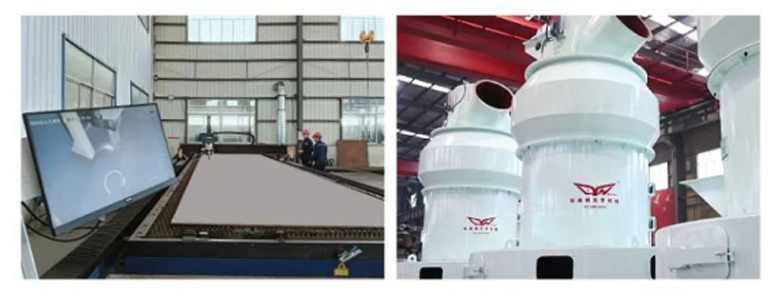

Malinis at pamantayang pagawaan ng produksiyon, mahigpit na pagkontrol sa kalidad ng bawat hakbang ng paggawa, mula sa pag -batch, welding, pagproseso, kagamitan, at pagpipinta, sa pag -iimpake, pagsusumikap para sa kahusayan sa bawat link, pagkontrol ng mga detalye, paghabol sa kalidad, at malawak na ginagamit sa libu -libong mga linya ng paggawa ng paggiling.

1. Mahalaga ang paghahanda bago i -install ang paggiling mill

a. Kapag ang mill ay dinala sa site at hindi pa naka-install, dapat itong maayos na nakaimbak, at ang nakalantad na mga ibabaw ay dapat na pinahiran ng rust-proof grasa at maiwasan ang sikat ng araw at ulan, upang maiwasan ang katawan ng makina mula sa kalawang at pagtutubig.

b. Kung lumampas ito sa 6 na buwan mula sa paggiling mill na umaalis sa pabrika upang magamit ito, ang pangunahing sistema ng shaft center, drive device, paggiling roller device, separator, atbp ay dapat na linisin at siyasatin, at magdagdag ng sapat na pagpapadulas ng langis sa bawat sangkap.

c. Ang pundasyon ng pangunahing makina, pangunahing tagahanga, panga crusher, at bucket elevator ay dapat na prefabricated reinforced kongkreto na pundasyon.

d. Ang ibabaw ng pundasyon ay dapat na i-level sa isang leveling pinuno, at ang lalim ng kongkreto ay dapat na hindi bababa sa 100-200mm na mas malalim kaysa sa kaukulang mga butas ng mga bolts ng pundasyon, na dapat matukoy ayon sa lokal na kalidad ng lupa at klima.

e. Magreserba ng 100-150mm malawak na pangalawang puwang ng grouting sa lokasyon ng mga butas ng bolt ng pundasyon.

f. Magdagdag ng isang hukay ng tubig at gawin ang hagdan sa naaangkop na lokasyon ng hukay.

g. Ang itaas na ibabaw ng pre-naka-embed na bakal at ang antas ng lupa ay dapat na nasa parehong eroplano. Ang hinang ng pre-embed na bakal ay dapat na solid at maaasahan.

2. Pag -install ng Paggiling Mill

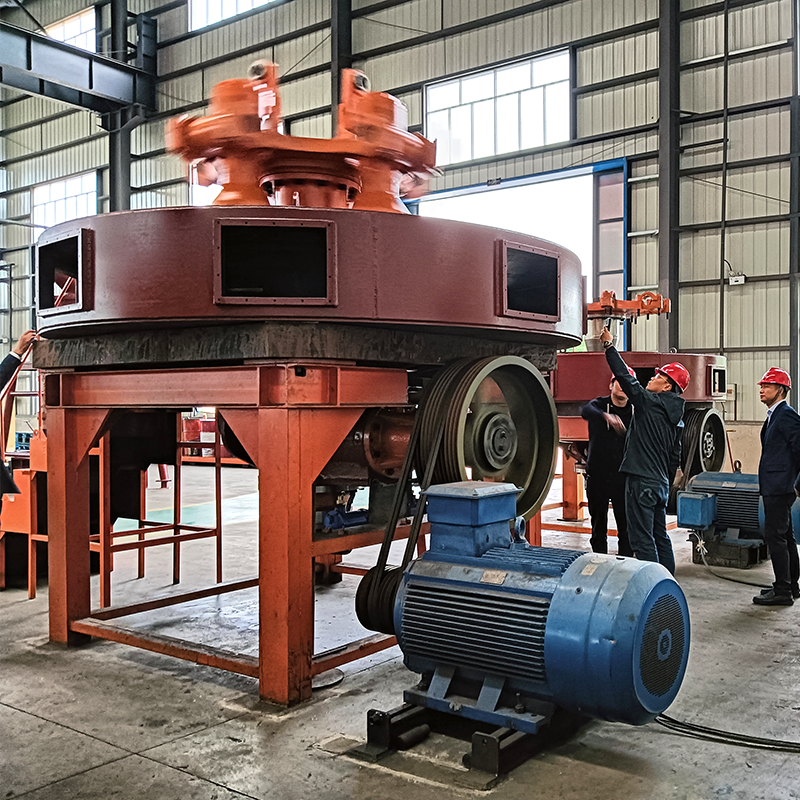

a. I-install muna ang pangunahing makina, pagkatapos ay iwasto ang aparato ng drive upang matiyak na ang malaking pulley ng pangunahing makina at ang pulley ng sinturon ng pangunahing motor ay nakahanay at kahanay sa linya ng sentro, at tiyakin ang pre-tensioning force ng sinturon upang maiwasan ang pagdulas at pagsunog ng sinturon.

b. Sa panahon ng pag-install, dapat itong tiyakin na ang malaking pulley ng separator at ang belt pulley ng separator motor ay nakahanay at ang linya ng sentro ay kahanay, at tiyakin ang pre-tensioning na puwersa ng sinturon upang maiwasan ang pagdulas at pagsunog ng sinturon.

c. Ang pag-install ng on-site ng pipeline, ang koneksyon sa pagitan ng mga sangkap ay dapat idagdag na sealing gasket. Huwag hayaang makaapekto sa output ang air leakage phenomenon. Ang pitong mataas na temperatura na lumalaban sa mga proseso ng sealing, na may kakayahang may mataas na presyon, malakas na katigasan ng pagpapatakbo, ay maaaring gumana sa mga kapaligiran hanggang sa 200 degree Celsius, may katatagan ng kemikal at paglaban sa kaagnasan, at maaaring magamit sa ilang mga espesyal na aplikasyon sa industriya.

d. Kung ang dalawang sangkap ay hindi maaaring maayos na maitugma dahil sa error sa pundasyon at error sa pagmamanupaktura, dapat silang konektado pagkatapos ng lokal na pag -aayos.

3. Paggiling Mill Debugging (Walang Pag -load ng Pagsubok sa Pag -load: Ang mga operating bahagi ay dapat na ganap na lubricated bago ang pagsubok na tumatakbo upang maiwasan ang pinsala sa mga tumatakbo na bahagi)

A.Pagsasagawa ng pag-load ng pagsubok na tumatakbo, linisin ang mga impurities sa loob ng silid ng paggiling at mga pipeline upang maiwasan ang pinsala sa mga operating bahagi, at pagkatapos ay ang walang pag-load na pagsubok na tumatakbo ng pangunahing makina ay hindi dapat mas mababa sa 1 oras. Kapag ang makina ay tumatakbo nang maayos, ang temperatura ng langis sa kahon ay hindi lalampas sa 80 ℃, ang pagtaas ng temperatura ay hindi lalampas sa 40 ℃.

B.Ang pangunahing tagahanga ay dapat magsimula nang walang pag -load, at pag -load sa ilalim ng normal na operasyon, at pagkatapos ay obserbahan ang makinis na operasyon na walang hindi normal na ingay at panginginig ng boses. Ang maximum na temperatura ng pag -ikot ng mga bearings ay hindi lalampas sa 70 ℃, at ang pagtaas ng temperatura ay hindi lalampas sa 35 ℃.

c.Load test running time ay hindi dapat mas mababa sa 8 oras. Matapos ang paggiling mill ay gumagana nang normal nang walang abnormal na ingay at walang air leakage phenomenon ng mga koneksyon sa pipeline, higpitan muli ang mga fastener, sa gayon ang paggiling mill ay maaaring mailagay sa normal na paggamit.

d.Ang oras ng pagtakbo ng pagsubok ng separator ng pulbos ay hindi dapat mas mababa sa 8 hanggang 12 oras. Ang pagsubok na tumatakbo ay dapat isagawa nang unti -unti mula sa mababang bilis hanggang sa mataas na bilis. Ang pagtaas ng temperatura ng mga bahagi ng tindig ay dapat mapansin sa panahon ng operasyon.

E.During ang paunang operasyon ng paggiling mill para sa 200, 500, at 800 na oras, suriin at higpitan ang mga mani ng mga operating bahagi sa oras upang maiwasan ang pag -loosening (tulad ng lahat ng mga bolts ng pundasyon at pagkonekta ng mga bolts).

Bago simulan ang paggiling mill, suriin kung ang lahat ng mga pintuan ng inspeksyon ay sarado na sarado. Simulan ang paggiling mill sa sumusunod na pagkakasunud-sunod: (Sa ilalim ng normal na mga kondisyon, inirerekomenda na gamitin ang isang key-key start-stop function ng computer)

1. Simulan ang natapos na elevator ng produkto;

2. Simulan ang natapos na conveyor ng produkto ng tornilyo;

3. Simulan ang filter ng alikabok;

4. Simulan ang separator ng pulbos, at ayusin ang bilis sa kinakailangang bilis ayon sa katatagan ng produkto;

5. Simulan ang sentripugal-sapilitan na draft fan (magsimula nang walang pag-load at i-load ito pagkatapos ng normal na operasyon);

6. Simulan ang pangunahing makina, upang maiwasan ang paggiling roller at paggiling singsing mula sa labis na pagsusuot at maiwasan ang labis na panginginig ng boses ng makina, ang oras na walang pag-load ng pagsubok ng pangunahing makina ay hindi dapat higit sa 2 minuto.

7. Simulan ang airlock feeder;

8. Simulan ang feeder ng sinturon. Sa oras na ito, nagsisimula ang paggiling ng trabaho.

Kapag huminto sa makina, ang bawat piraso ng kagamitan ay dapat isara sa reverse order ng pagsisimula.

1. Isara ang feeder ng sinturon sa una upang ihinto ang pagpapakain.

2. Huwag hihinto kaagad ang pangunahing makina, itigil ang motor ng pangunahing makina hanggang sa ang materyal ay ground (mga dalawang minuto). Ang materyal na walang laman ay kaaya -aya sa paikliin ang susunod na oras ng pagsisimula ng motor ng host ng pangunahing motor ng machine, upang mapalawak ang buhay ng serbisyo ng motor.

3. Matapos tumigil ang pangunahing makina, itigil ang pangunahing motor pagkatapos ng natitirang pulbos sa loob ng kiskisan ay hinipan.

4. Isara ang separator ng pulbos;

5. Isara ang filter ng alikabok. $
